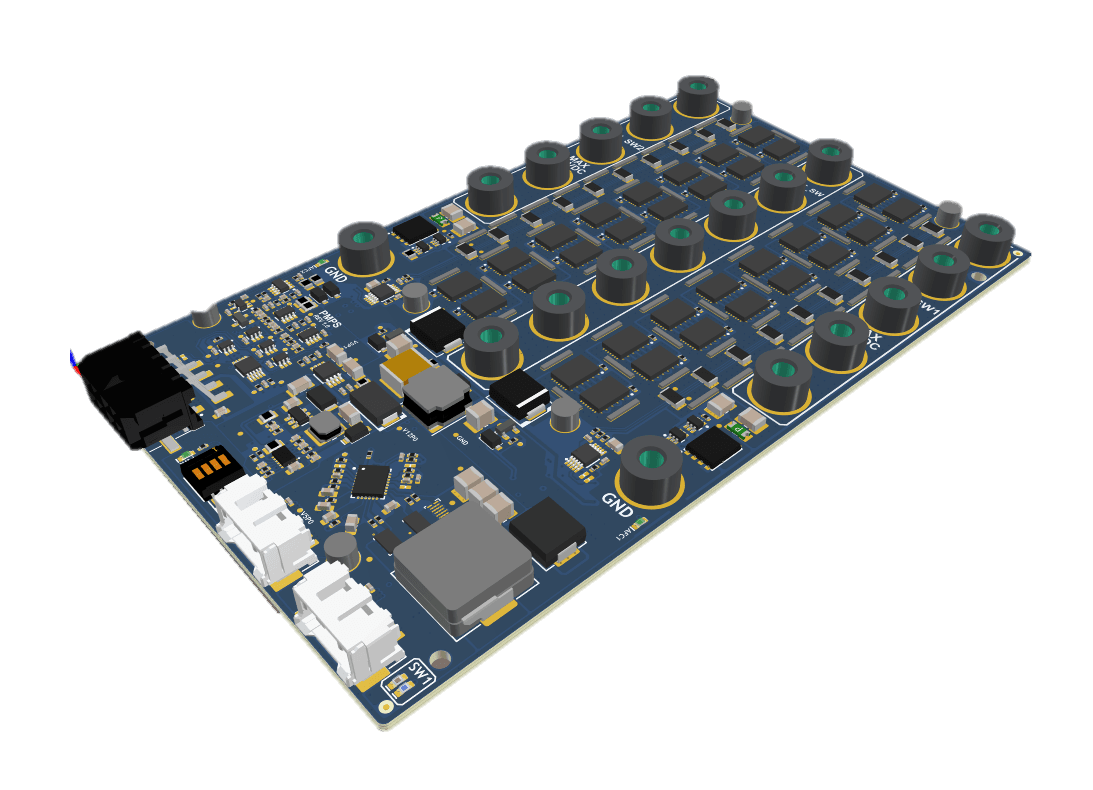

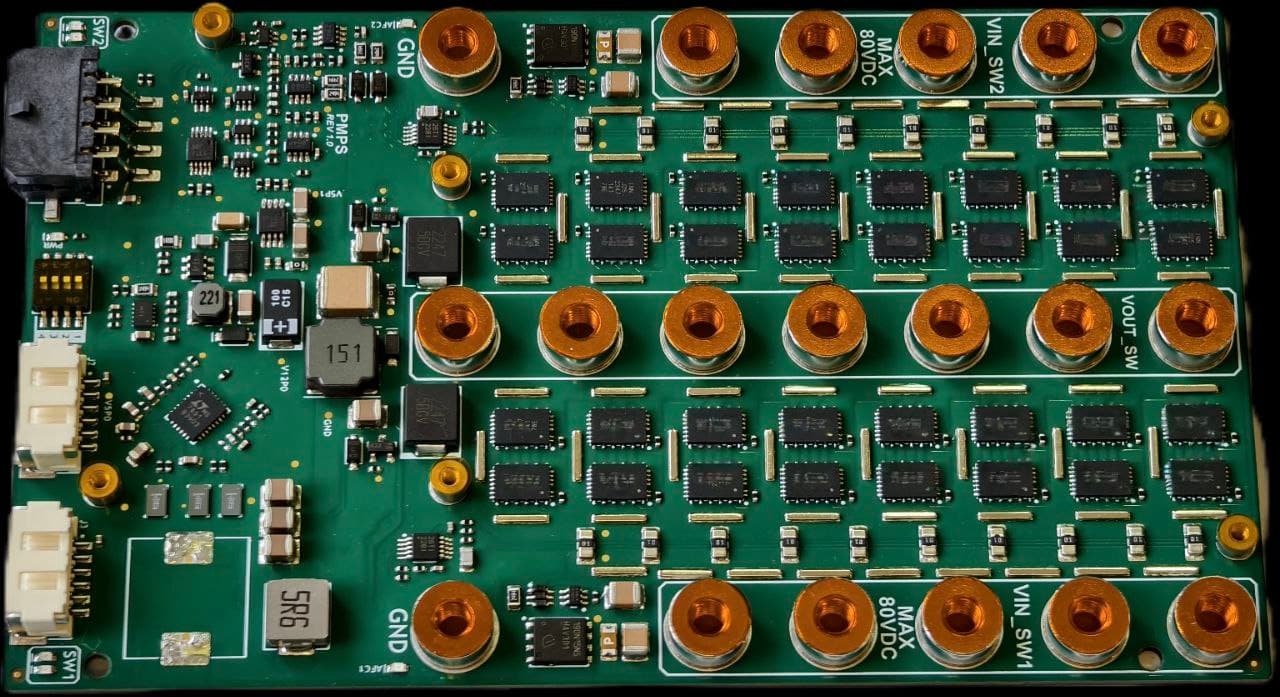

PMPS
Силовой резерв питания для беспилотных систем
Защищает полет при отказе или повреждении аккумулятора: два входа питания, переключение до 4 мкс, параллельный режим и GaN-силовая часть.
Инженерная задача
Модуль для отказоустойчивых БПЛА, где потеря аккумулятора не должна превращаться в потерю аппарата.
Бесшовное переключение между основным и резервным источником
Параллельная работа двух батарей с контролем разницы напряжений
INA228 на каждом входе для контроля мощности по I2C
Питание PX4-периферии 5 В до 8 А через Click-Mate
OVP, UVP, RVP и активный зажим перенапряжения
Рабочее напряжение13,5-80 В
Ток на канал200 А
Пусковой ток500 Адо 2 сек
Переключениедо 4 мкс
Габариты135 x 80 x 12,9 мм
Температура-40...+80 C

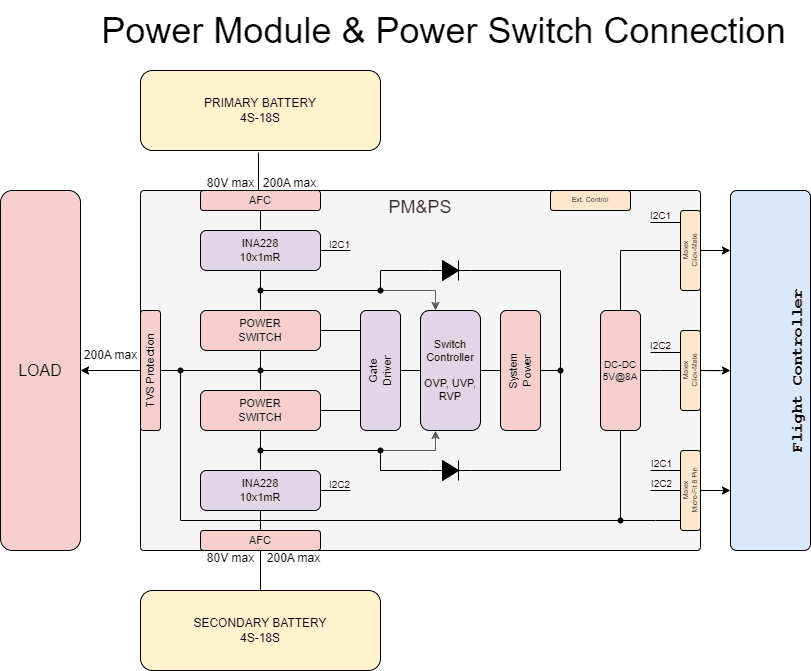

Архитектура и подключение
Ключевые схемы и изображения из технической документации.
Где дает эффект
Продукт рассчитан на проекты, где отказ электроники стоит дороже отдельного модуля.
VTOL-платформы, где критична непрерывность питания
Испытательные стенды аккумуляторных систем
Нестандартные силовые системы с резервным вводом
Детали реализации
01Силовые провода подключаются через обжимные гильзы с болтовым соединением М4.
02Приоритет источника задается переключателем на плате, внешнее переключение доступно через контакты под пайку.
03Параллельный режим включается только после выравнивания напряжений, расчетный порог разницы около 500 мВ.
Запросить расчет под вашу платформу
Опишите напряжение, токи, тип аппарата и периферию. Заявка попадет в админ-панель.
